Drehofen
Wolfgang Weihs
Die Herausforderung
Einbringung einer 10 Tonnen schweren Last
Die heikle Aufgabe des Prangl-Teams: Ein 4,4 Meter hoher Drehofen mit einem Durchmesser von 4,0 Meter sollte in eine Halle eingebracht und dort abgestellt werden, wo die 10 Tonnen schwere Maschine künftig ihren Dienst leisten wird. Herausfordernd dabei war die Tatsache, dass es sich um eine mit Produktionsanlagen bestückte Halle handelte und der verfügbare Platz äußerst gering war und der laufende Betrieb keinesfalls gestört werden durfte.
Unsere Lösung
Komplettes Dienstleistungspaket
Der Auftraggeber – ein Spezialist für Mäh- und Schneidtechnik in der Land- und Forstwirtschaft – ließ sich von Prangl ein komplettes Dienstleistungspaket für diesen Job mit Indoor-Einsatz schnüren: Abladung, Einbringung und Endpositionierung des Drehofens in der Halle. Dementsprechend wurde die Auswahl der notwendigen Prangl-Geräte an die speziellen Anforderungen angepasst. Sie sollten den beengten Platzverhältnissen entsprechen und trotzdem in der Lage sein, die teilweise sehr schweren Teile zu manipulieren. Dabei durfte außerdem auch nicht die Effizienz außer Acht gelassen werden.
70 Tonnen Teleskopkran, Hubstapler
Zunächst waren wegen der beengten Platzverhältnisse in der Produktionshalle vorab Demontagearbeiten erforderlich. Erst dann konnten die tatsächlichen Arbeiten begonnen werden. Den ersten Arbeitsschritt übernahm ein 70 Tonnen Teleskopkran, der das Abladen der angelieferten Ofenteile vom Tieflader erledigte. Danach kamen ein Hubstapler mit 3,5 Tonnen Tragfähigkeit und einer maximale Hubhöhe von 4,5 Meter, sowie Schwerlastrollen zum Einsatz. Diese hatten gemeinsam die Aufgabe, die einzelnen Teile in die Halle einzubringen und dort an einem im Vorfeld definierten Montageplatz abzulegen.
Hydraulisches Hubportal

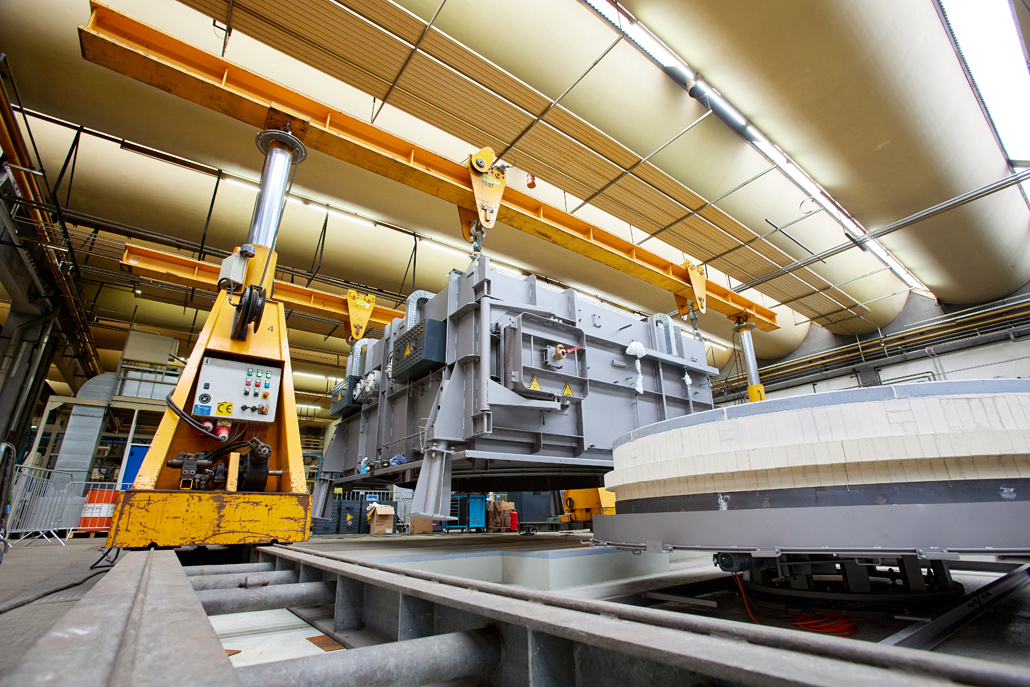

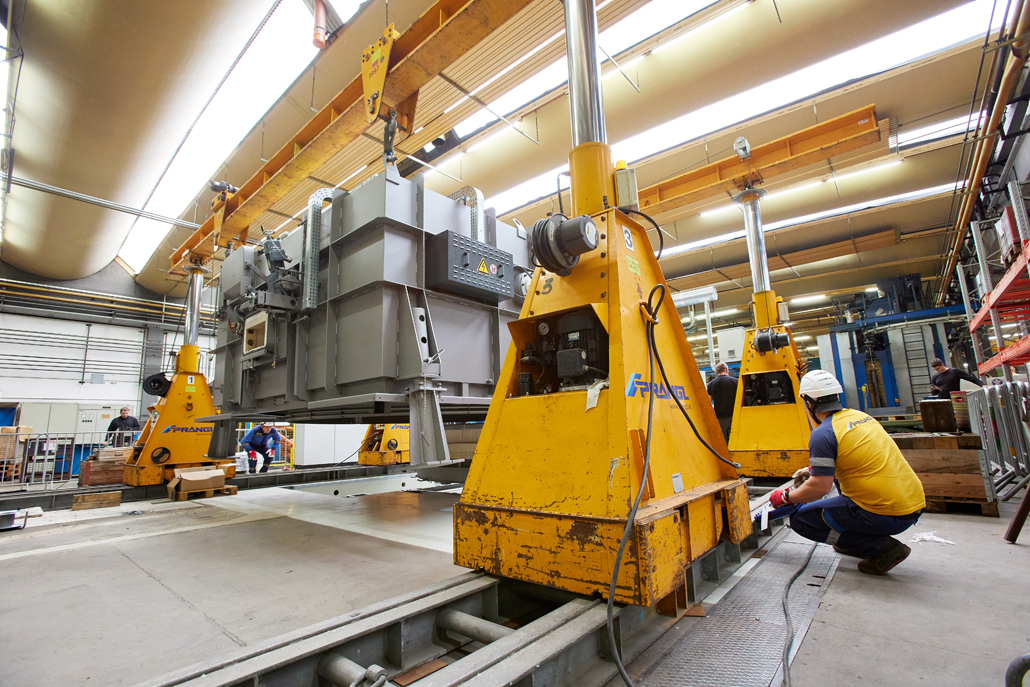

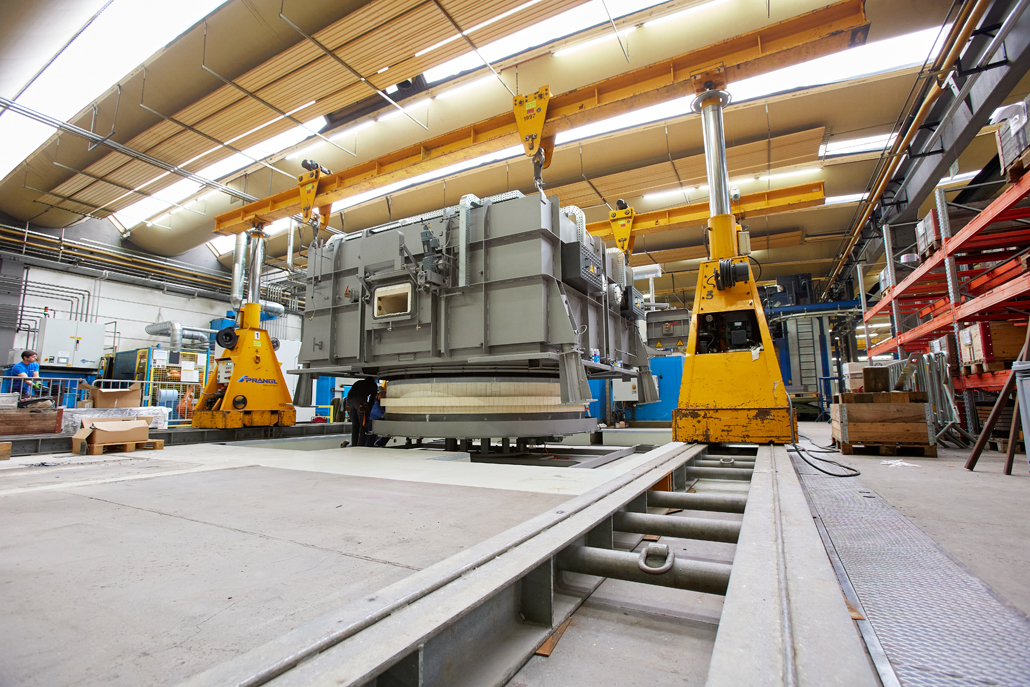

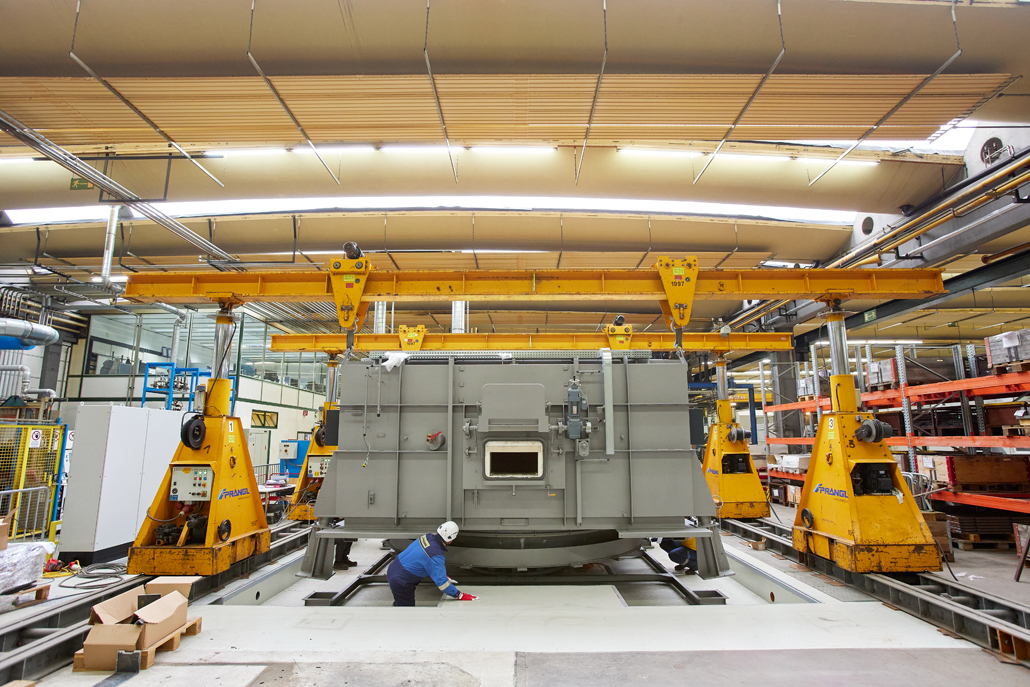

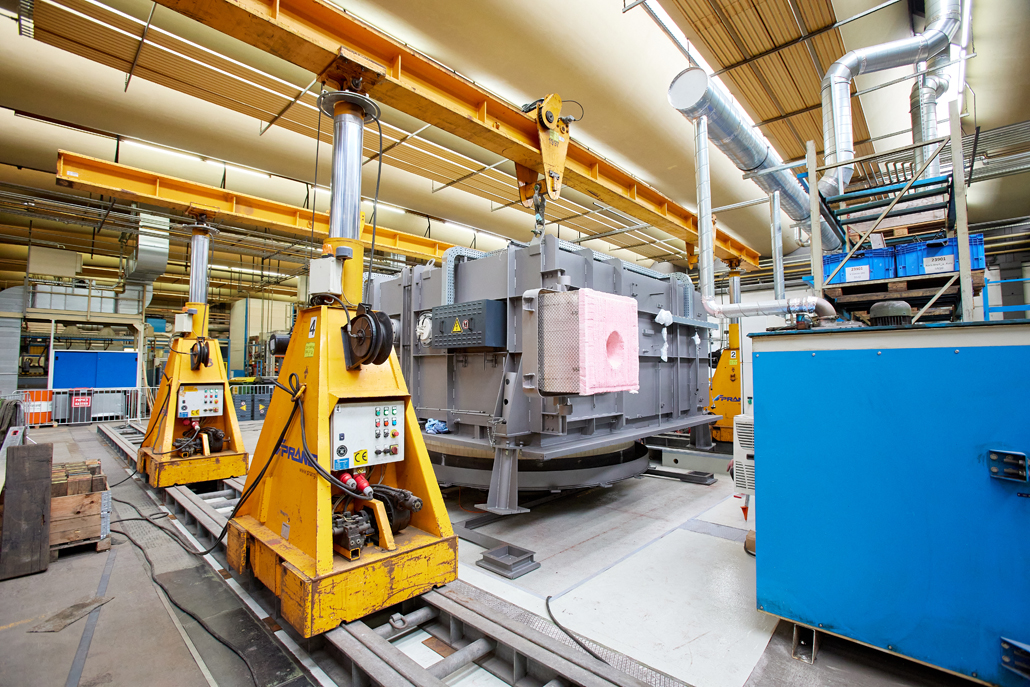

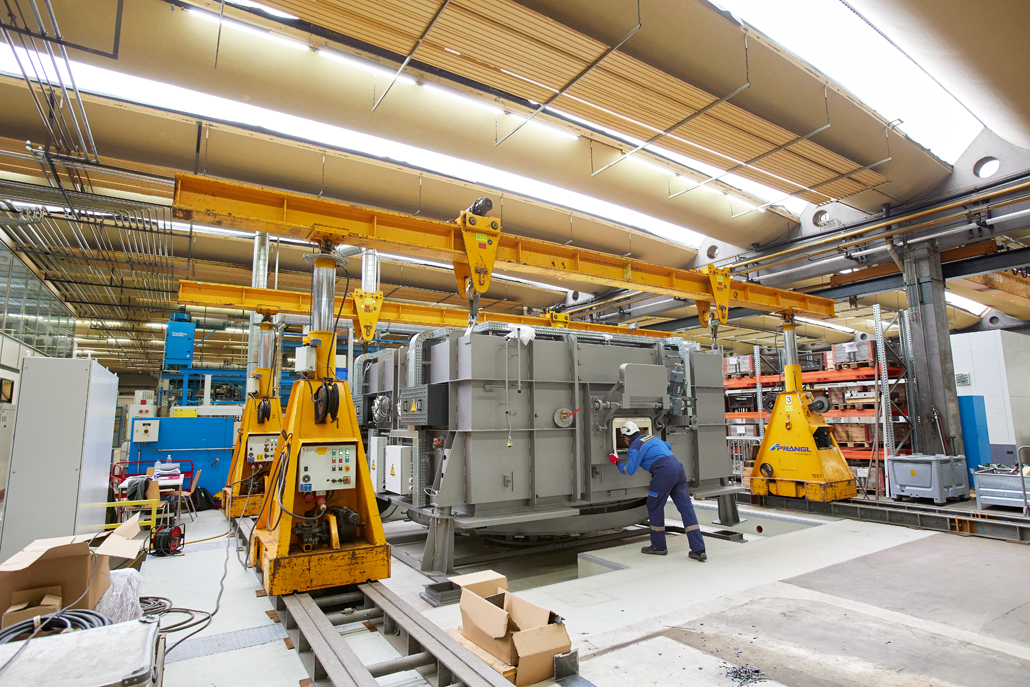

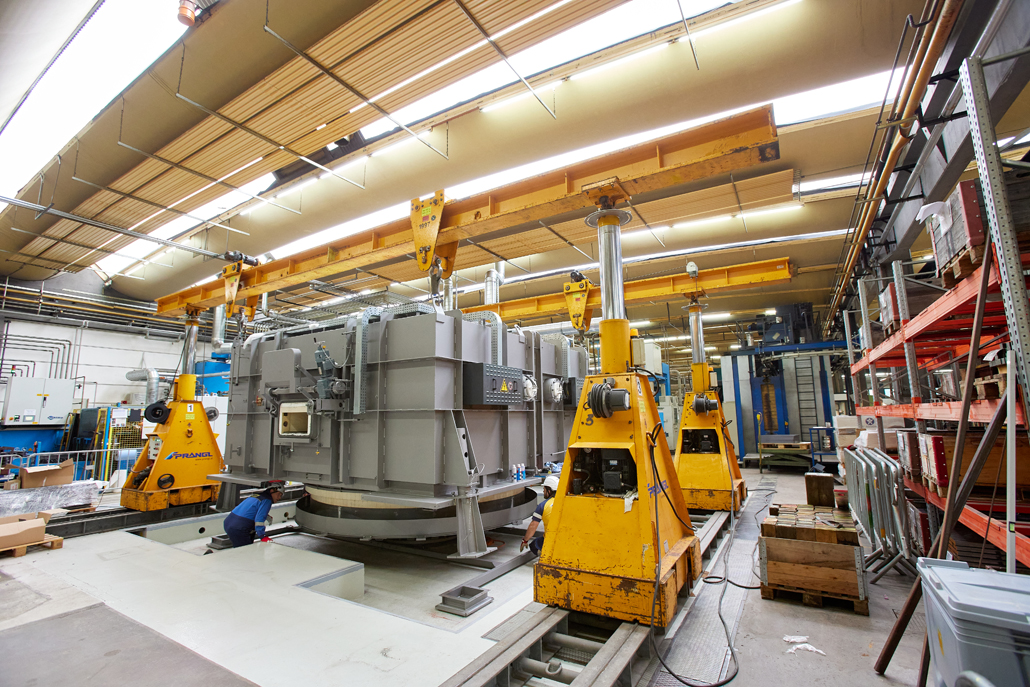

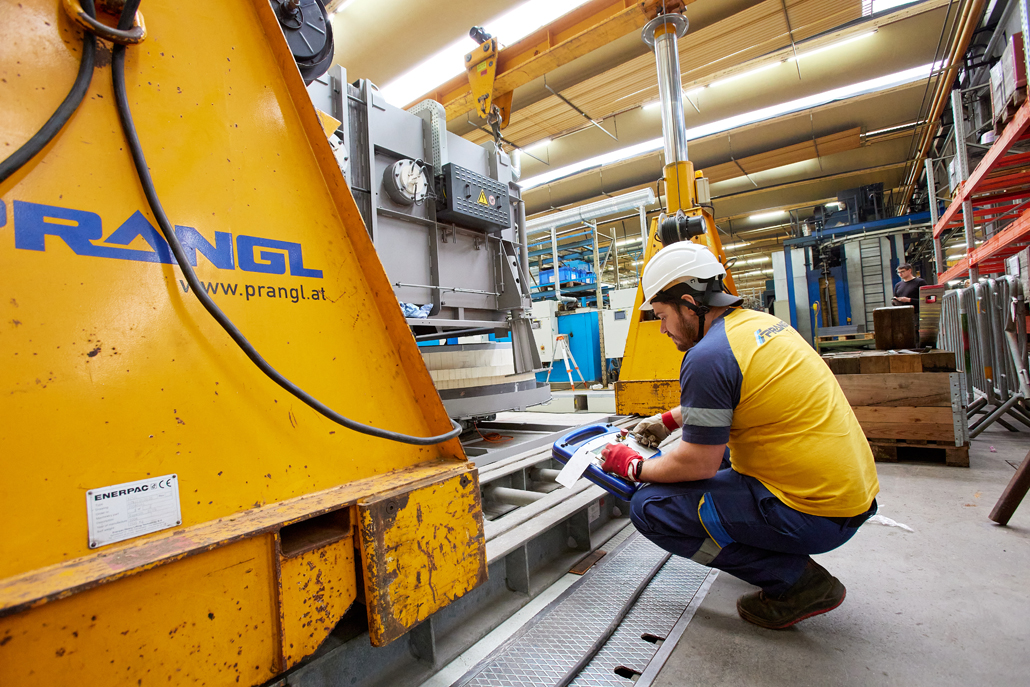

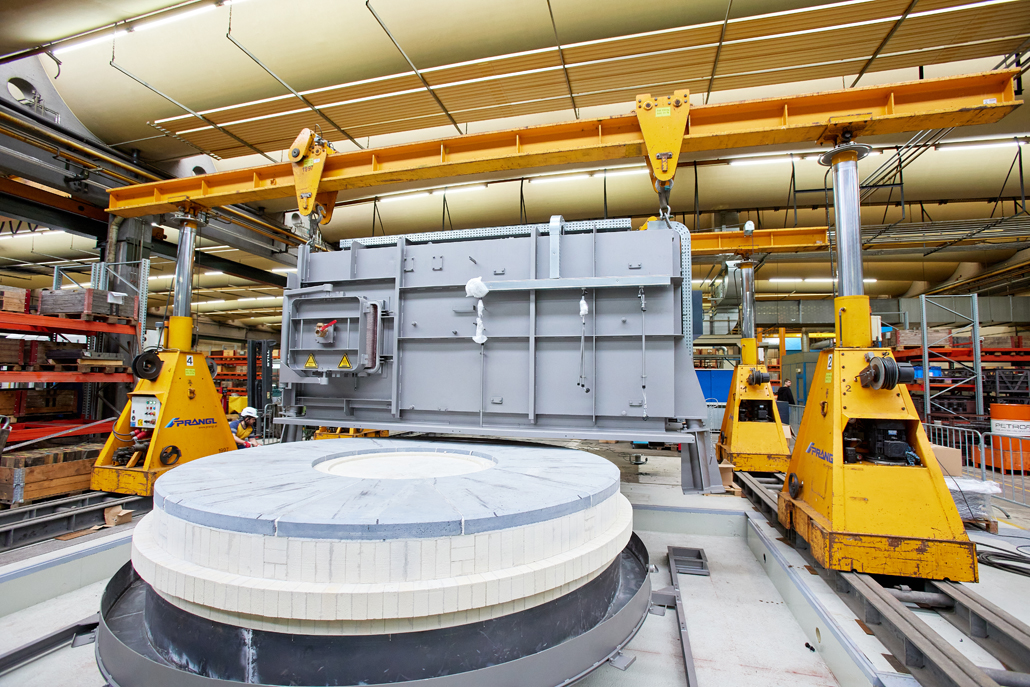

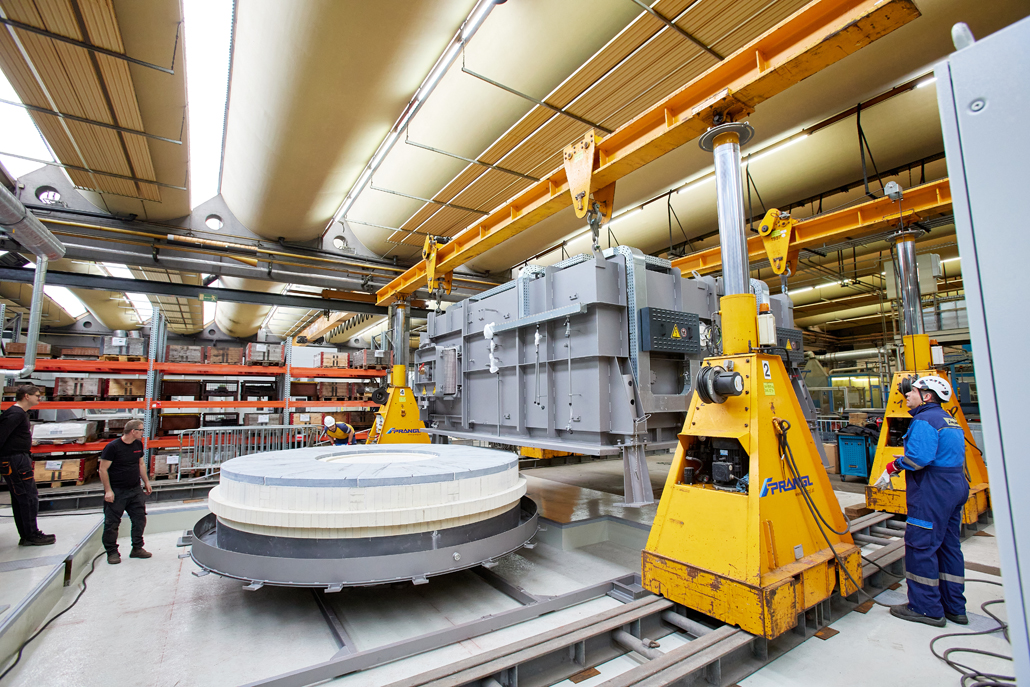

Für die Montage und das Verbringen innerhalb der Halle konnte hier wegen des mangelnden Platzes nicht wie sonst ein Mobilkran eingesetzt werden. Deshalb war ein hydraulisches Hubportal das perfekte Gerät, um den Drehofen an Ort und Stelle zu bringen. Schließlich lassen sich die Hubportale mit unterschiedlichen Abmessungen und Hubleistungen für die aktuelle Situation kombinieren. Mit mehrfach teleskopierbaren Hydraulikhebern, einem Schienensystem, einem Träger und verschiedenen Anschlagpunkten können Lasten genauestens positioniert werden.
Montage des Drehofens

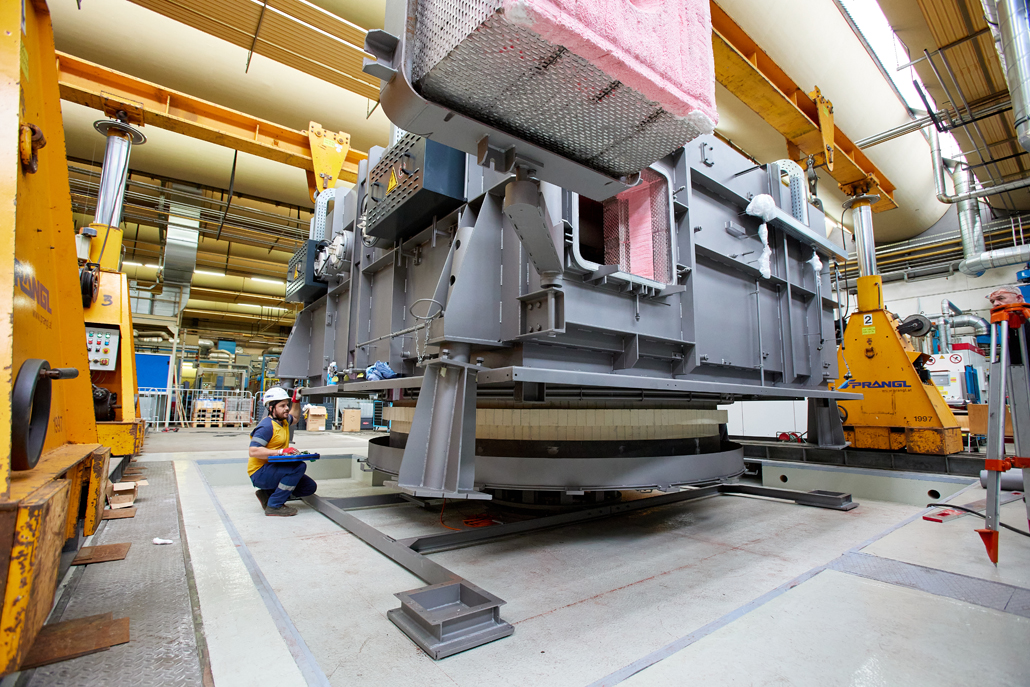

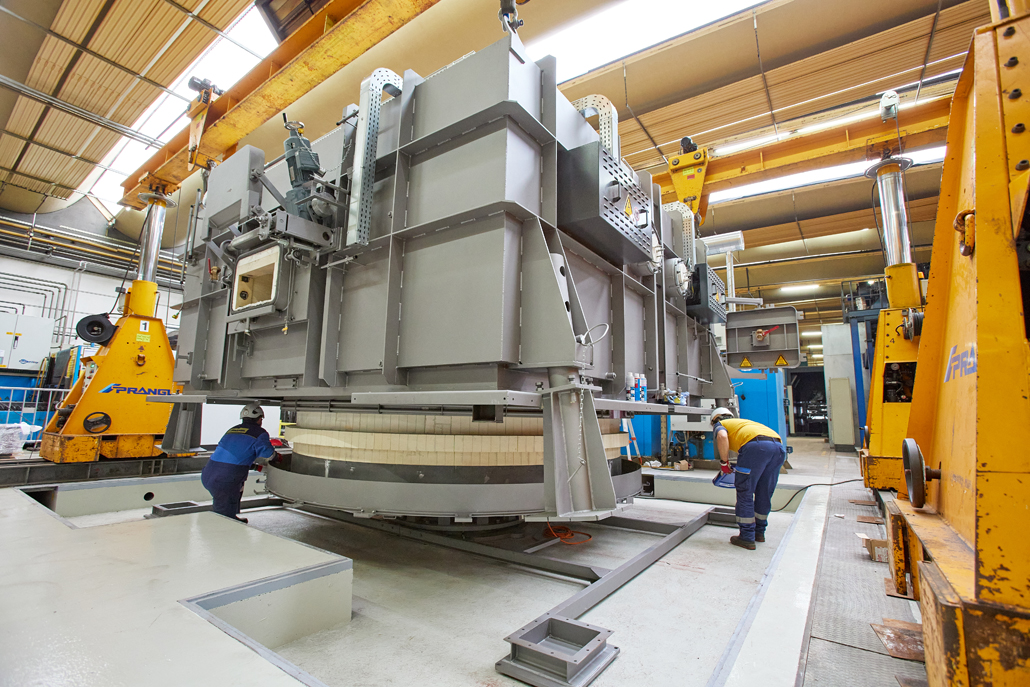

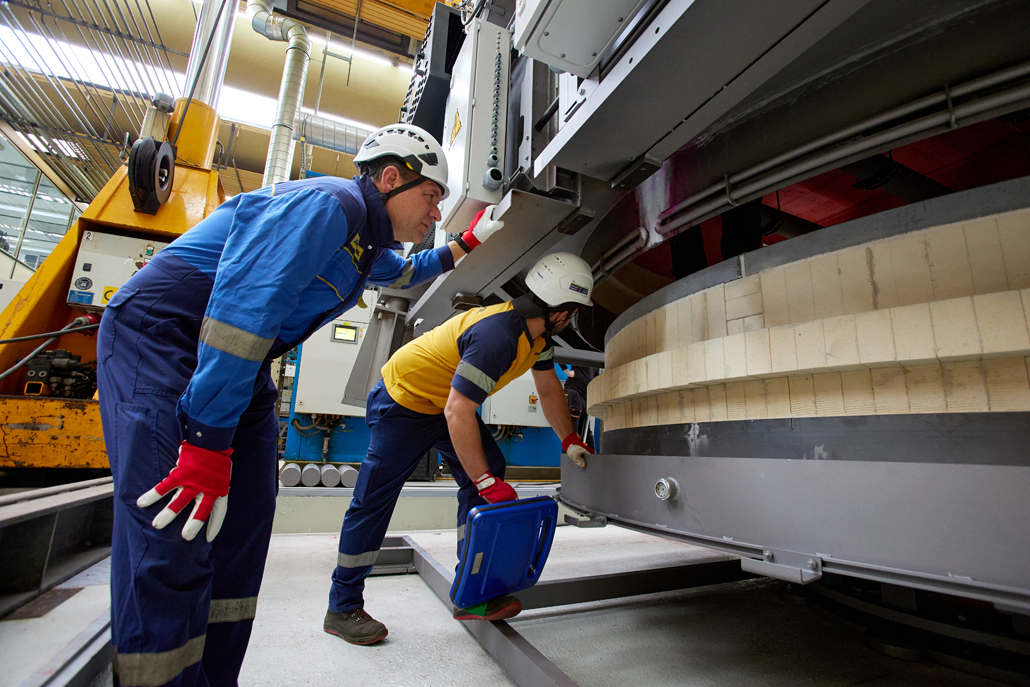

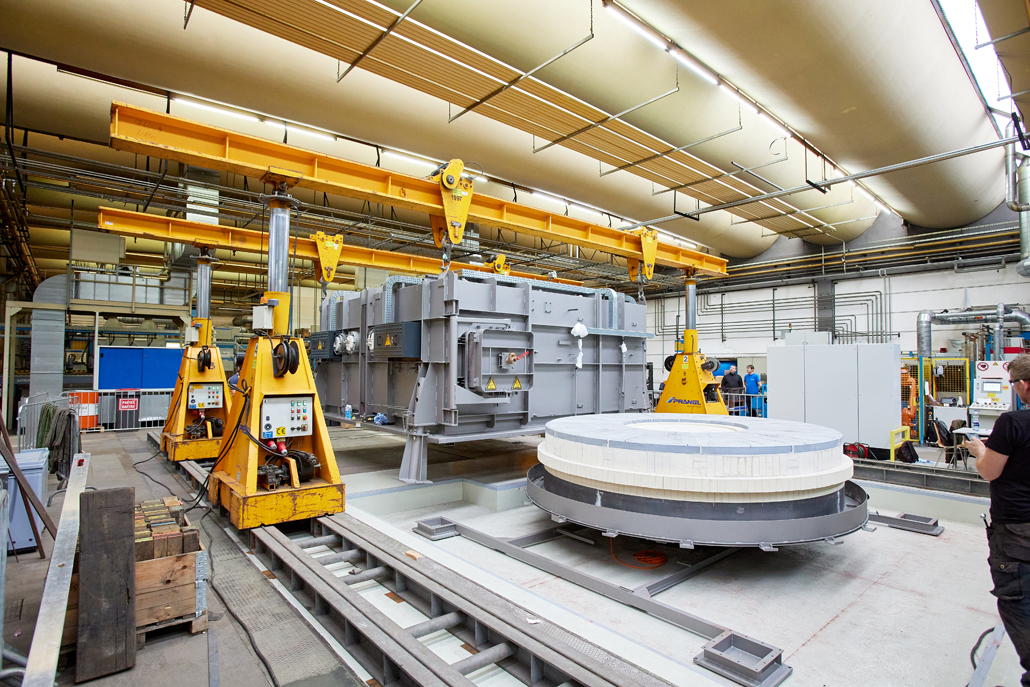

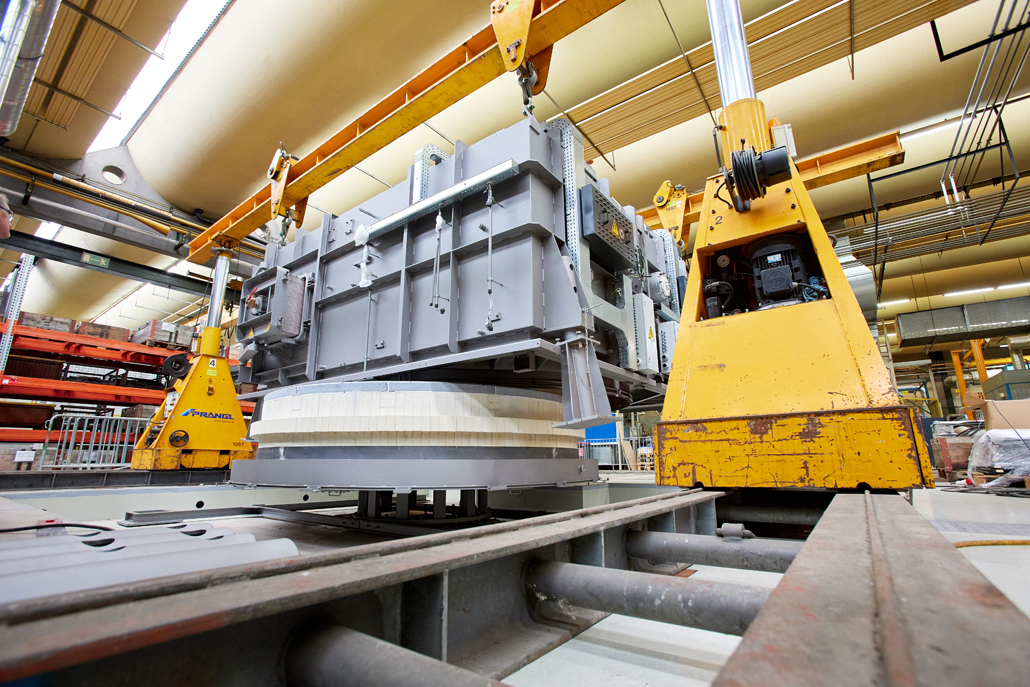

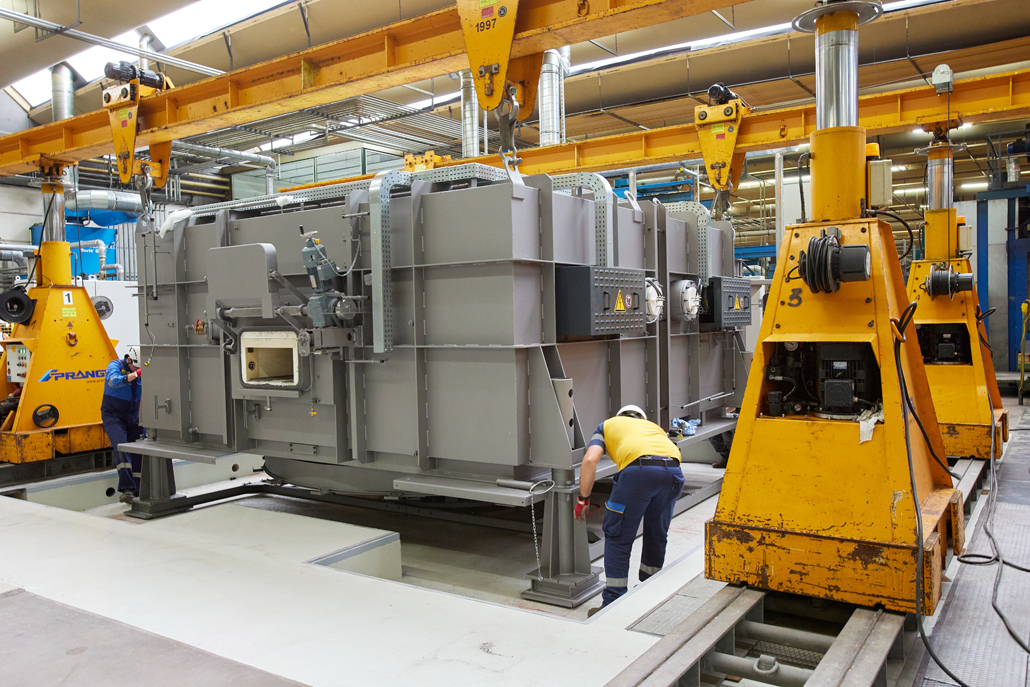

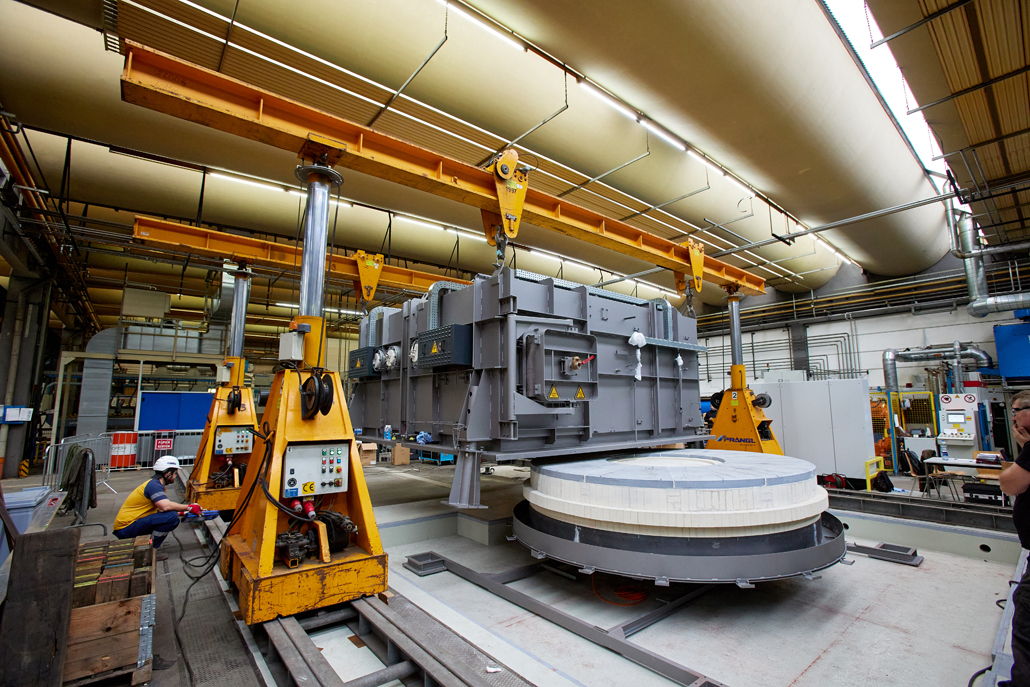

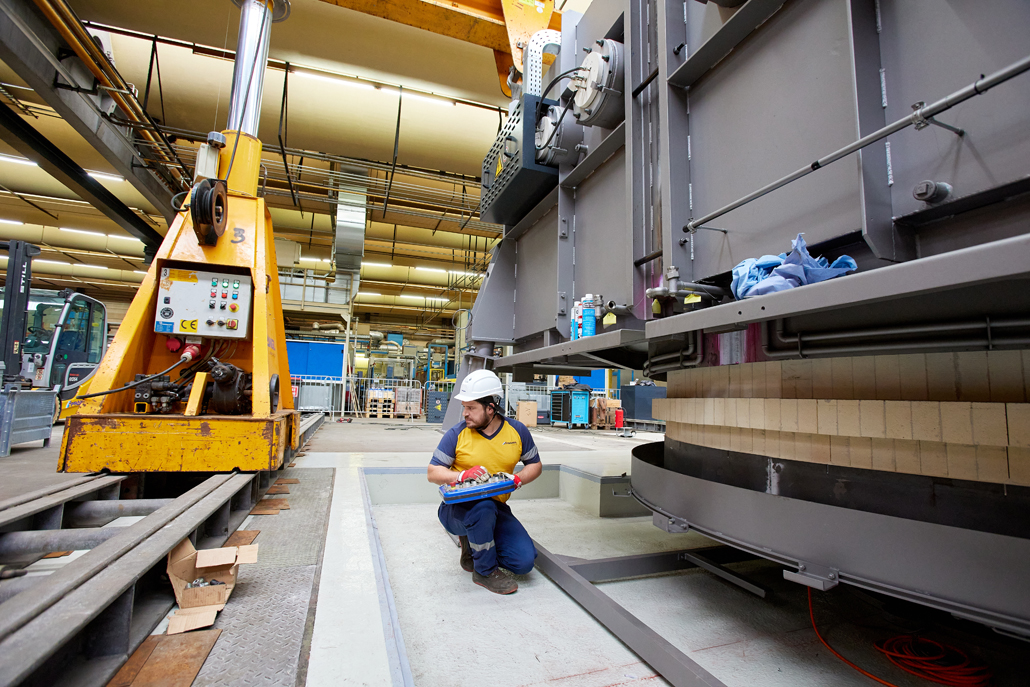

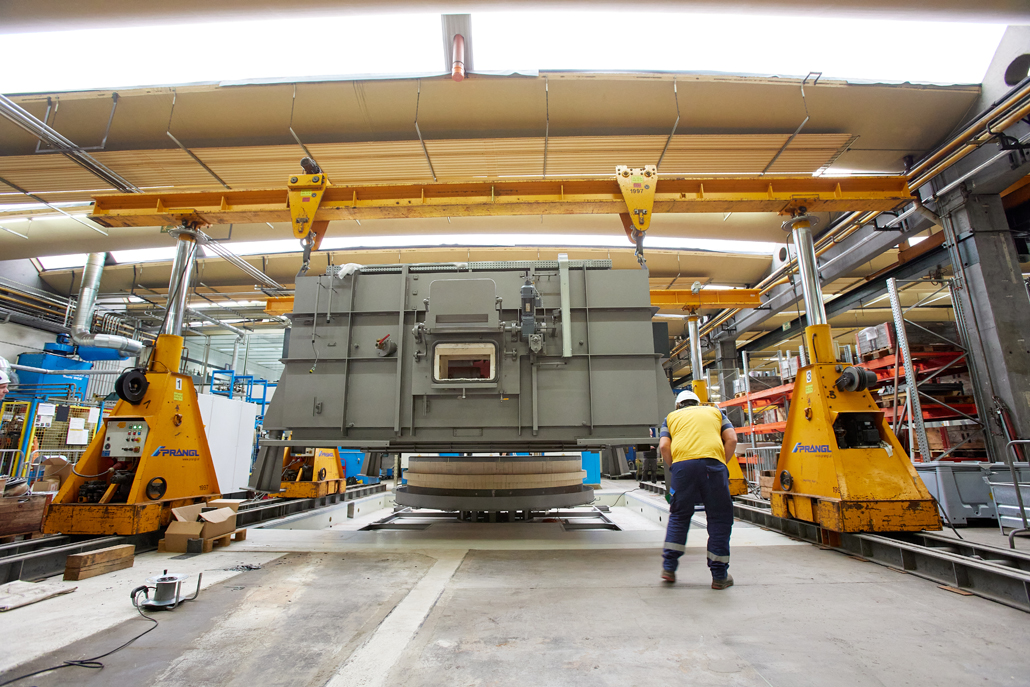

Mit Hilfe des Hubstaplers wurde das Hubportal zwischen Montageplatz und endgültigen Standplatz des Ofens aufgebaut. Der fertig zusammengebaute Drehofen wurde vom Hubportal aufgenommen und konnte so an seinen Zielort “schweben“. Dort wurde er in Millimeterarbeit positioniert und montiert. Nach dem erfolgreichen Abschluss der Arbeiten wurde das hydraulische Hubportal wieder abgebaut und abtransportiert. Und das Prangl-Team hat erneut Dank sorgfältiger Vorbereitung und konzentrierter Arbeit eine herausfordernde Aufgabe zur vollsten Zufriedenheit des Auftraggebers erledigt.
